一、概述

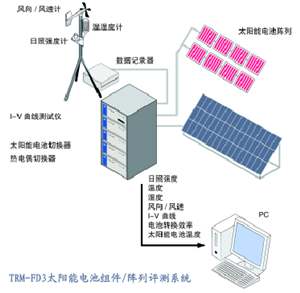

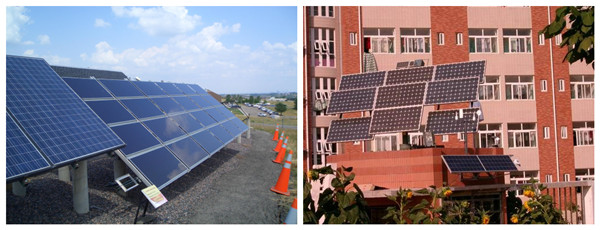

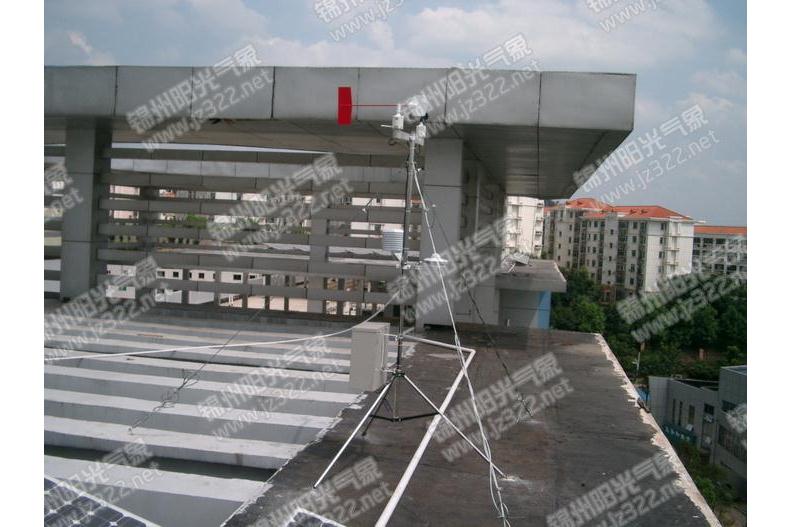

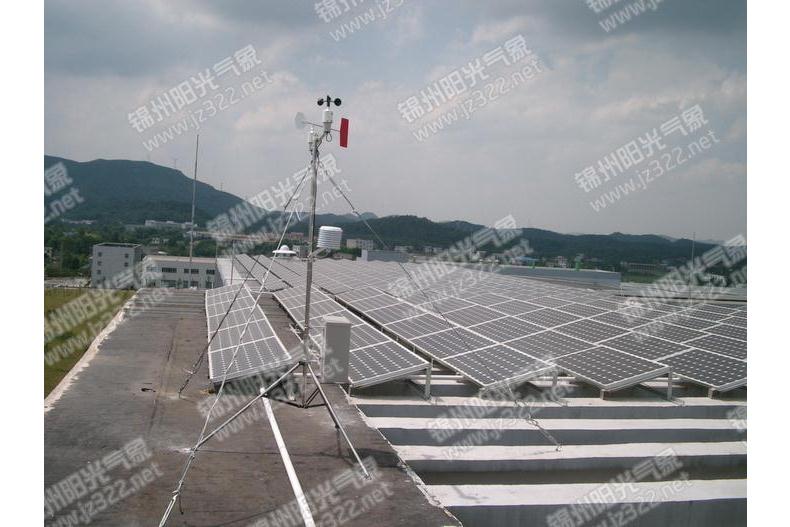

在設計發電站之前，需要對所在環境進行測評，然后根據測評數據合理設計。當電站系統建成后，需要進行檢測，由于電站中的部件都是在實驗室檢測的，但組成系統后，是在室外現場工作，效果如何必須進行測試，只有判斷其合格，才能進行整體驗收，當電站投入運行后，發電效率會有所變化，同時長時間野外工作運行部件也會出現故障，特殊惡劣的氣候也會將電站損壞，不容易被人發現，TRM-FD5太陽能電站檢測系統可實時監測發電系統的運行狀態及環境氣候指標，并將監測數據發送控制中心，便于對電站進行維護，查找故障原因，對研究太陽能發電質量，效率，故障診斷，數據管理，提供保障。

二．功能描述

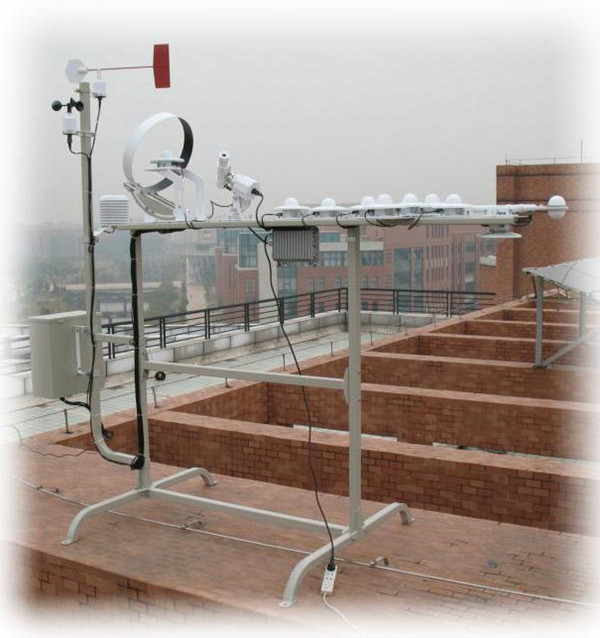

環境數據是決定太陽能發電的重要指標，對太陽能發電質量起著決定性作用，同時也是對太陽能發電站的設計提供有效的數據保證。本系統即可以獨立使用，也可與發電站配合工作，系統主要測試功能如下：環境溫濕度，風速風向,降水, 感知雨雪，太陽總輻射、太陽直接輻射,日照時間,散射輻射,表面反射率,太陽透光率,電池溫度，充電電流、充電電壓、逆變輸出電流、逆變輸出電壓、工作電流、工作電壓，配合電子負載該系統可對10W---500KW太陽能電池組件及方陣直接測量，利用自然光做光源能快速測出方陣I-V特性，P-V特性等指標。

三、技術指標

1、環境溫度：（瑞士進口）

通 道 數：1路
     測量范圍:-40～80℃
     測量精度:±0.2℃
     分 辨 率:0.1℃
2、環境濕度: （瑞士進口）
     通 道 數:1路
     測量范圍:0～100%RH
     測量精度:±2%RH
     分 辨 率:0.1%RH
3、露點（環境溫濕度算出露點值）：
     通 道 數：1路
     測量范圍:-40～50℃
     測量精度:±0.2℃
     分 辨 率:0.1℃
4、降水量:
     通 道 數：1路
     測量范圍：0～999.9mm
     測量精度：±0.4mm
     分 辨 率：0.1mm
5．風速：
     通 道 數:1路；
     范    圍:0～70米/秒；
     精    度:±0.3米/秒；
   顯示分辨率:0.1米/秒；
6．風向:
     通 道 數:1路；
     范    圍:0～360度；
     精    度:±3度；
   顯示分辨率:1度；

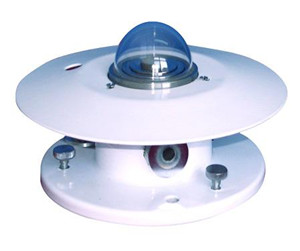

7. 總輻射 2路(水平面和電池板平面)
     范 圍:0～2000W/m2；
     精 度:小于5%；
   顯示分辨率:1W/m2；

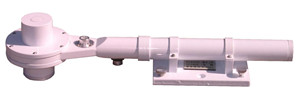

8. 自動跟蹤直接輻射
     測量范圍:0～2000W/m2；
     精    度:小于5% ；
   顯示分辨率:1W/m2；
     光譜范圍:280—3000nm；
     跟蹤精度：24小時小于±1°
     穩 定 性：±1％
     溫度特性：±1％(-20℃～+40℃)
     重    量：5kg
     電源電壓：DC 12V±15％ AC 220V±10％
     測試精度：±2％
     信號輸出：0～20mV
9.日照時間:
     測量范圍：0～24小時
     精    度：小于±0.1小時
     分 辨 率：0.1小時
10.太陽散射輻射
     范   圍:0～2000W/m2；
     精   度:小于5% ；
  顯示分辨率:1W/m2；
    光譜范圍:280—3000nm；
11.溫度:(蓄電池溫度2路，太陽能電池板溫度2路)
     通道數:4路
     范  圍:-40～80℃；
     精  度:±0.2℃；
  顯示分辨率:0.1℃；
     結  構：全密封結構，防潮，防水，粘貼電池表面；
12.感雨雪:采用電磁波技術時刻監測雨雪產生，并及時報警，提醒維護。
     測量范圍：雨雪有無
     輸出信號：開關量
     輸入電壓：DC12/24V
     電位引線：4線
     安放時請將其傾斜一定角度，且電源輸出端要在高處。
     此傳感器分傳感器探頭和加熱電路兩部分，當探頭探知有雨雪后再把加熱電路加電。
13.電池表面太陽反射率:檢測組件表面是否結冰,積累恢塵，積雪情況，一但組件此項指標改變，會影響發電效率，并根據太陽反射率值分析故障原因。
    物體對入射輻射的反射部分稱為反射輻射，反射輻射與入射總輻射之比用反射率表示。自然物體的反射率可分為長波反射率和短波反射率。由于長波反射率的絕對值很小，且目前尚無法將一物體對長波輻射的反射同其自身的熱輻射區別開來，故通常所說的反射率系指短波反射率而言。測量短波反射率的儀器稱為反射率表。反射率表可以用在農田，建筑物、船舶、氣球、飛機探測和森林里及樹冠上進行反射率的測量。
   a.光譜范圍：280～3000nm；
   b.信號輸出：0～20mV；
   c.余弦響應：≤±5％(太陽高度角10°時)；
   d.穩定性：±2％；
   e.范 圍:0～100%；
   f.精 度:小于2% ；
   g.顯示分辨率:0.1%。
14.太陽透光率：由于電池組件長期工作在室外，上表面容易積塵，會降低電池板的發電效率，對該項指標的監測可以提示人員及時維護，有助于分析發電效率。
   a.光譜范圍：280～3000nm；
   b.信號輸出：0～20mV；
   c.余弦響應：≤±5％(太陽高度角10°時)；
   d.穩定性：±2％；
   e.范 圍:0～100%；
   f.精 度:小于2% ；
   g.顯示分辨率:0.1%；
   h.外形尺寸:400*400*150。

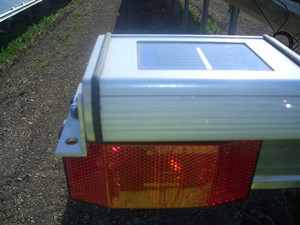

15.標準太陽電池傳感器（2路）：
     根據太陽電池I/V曲線特性與太陽光的吸收率，獲得相對太陽輻射量，其值 與總輻射表值有區別，由于光譜性能與電池板相符，因此可測量電池板的轉換效率。出廠前測量溫度與I/V曲線關系圖, 用于校正現場組件的溫度特性與光效率值。
   a.尺寸：200*200（MM）；
   b.多晶硅或單晶硅等與組件相同的材料；
   c.功率：0.5W。

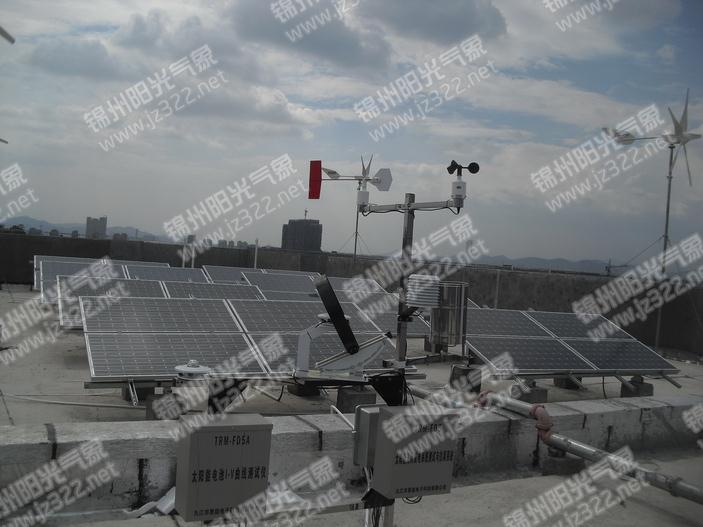

16．TRM-FD5A型太陽能電池I-V曲線測試儀：
    基于多年太陽能檢測儀器生產經驗，成功開發了I-V曲線測試儀，用于測量各種太陽能電池及組件。由于儀器利用光輻射強度，環境溫濕度，組件溫度，電流，電壓并結合電子負載原理，自動計算出被測組件的I-V曲線值，實現寬測量范圍和高精度檢測，可用于室內太陽能模擬器測試，及室外自然光的評測。
   a．?dāng)?shù)據存儲容量:6000條，存儲內容為設定時間內的數據平均值。
   b．供電：交流220V，直流12V；
   c．通訊接口:標準RS232接口，與管理微機有線連接，實時傳送采集數據。
   d．?dāng)?shù)據采集器：采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據(存儲時間可以設定)，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏(一屏顯示多路監測要素,替代微機)，輕觸薄膜按鍵，適合在惡劣工業環境使用，既可與微機同時監測,又可以斷開微機獨立運行。
顯示方式:大屏幕液晶漢字及圖形顯示,一屏顯示多路數據, 液晶尺寸:115*65(mm)；
記錄儀具有先進的輕觸薄膜按鍵,操作簡單,實現對各路數據的實時觀測；
      儀器尺寸：340*150*300（mm）；重量：6.5Kg，金屬外殼；
      能快速測出方陣I-V曲線，P-V曲線，短路電流，開路電壓，峰值功率，峰值功率點電壓，電流，定電壓點電流，填充因子，轉換效率等特性指標。
      電壓接口：（蓄電池電壓，逆變器輸出電壓，太陽能電池回路電壓）
      通道數:標準4路（通道可選1—16路）
     電壓范圍:0～250V（根據要求可選，交直流均可）；
      精   度:小于0.5%；
      顯示分辨率:0.1V；
      電流接口：（總充電電流，逆變輸出電流，太陽能電池回路電流）
      通道數:標準4路（通道可選1—16路）
      電流范圍:0～30A；（根據要求可選，交直流均可）
      精    度:小于0.5%；
    顯示分辨率:0.1A.

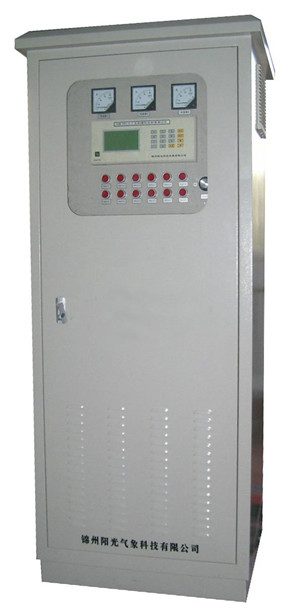

18.TRM-FD5型太陽能電站檢測儀
    該采集器采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據 (存儲時間可以設定)，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏(一屏顯示多路監測要素,替代微機)，輕觸薄膜按鍵。適合在惡劣工業環境使用。既可與微機同時監測,又可以斷開微機獨立監測。
18.1顯示方式:大屏幕液晶漢字及圖形顯示,一屏顯示多路數據, 液晶尺寸:115*65(mm)
18.2檢測儀具有先進的輕觸薄膜按鍵,操作簡單,實現對各路數據的實時觀測。
18.3儀器尺寸：340*150*300（mm）重量：6.5Kg,金屬外殼。
18.4顯示及存儲內容：環境溫濕度，風速風向,降水,輻射,日照時間,表面反射率,太陽透光率,電池溫度，電流，電壓等信息。
18.5存儲容量:6000條，存儲內容為設定時間內的數據平均值。
18.6供 電:交流220V或 直流12V
19．通訊接口:
      系統可配有線（標準RS232/RS485/RJ45）+無線GPRS網兩路通訊接口；配有線標準RS232接口，與管理微機連接（增加驅動器通訊距離達200米），實時傳送采集數據.配無線通訊控制器可實現監測中心對各路站點進行實時監測，系統采用GPRS網通訊技術，不受距離限制，數據傳輸可靠, 異地遙測，保證發電系統的正常運行。
20．移動存儲裝置：（存儲控制器+兩塊U盤(1G/2塊)）
      FS-1型移動存儲裝置是為滿足我公司儀器大量數據存儲需要而設計的大容量外擴存儲器。其結合了移動存儲器及數據通訊技術，將移動存儲器（U盤）與監測儀器的數據通訊口連接就可完成實時監測數據的連續存儲，然后可替換移動存儲器（U盤）將已得到的監測數據導入微機。具有無限量存儲容量，操作方便，數據實時可靠，斷電后數據永不丟失等特點。

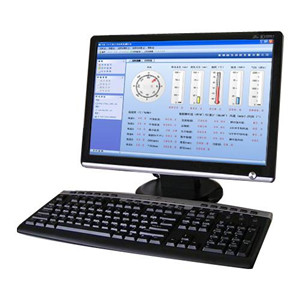

21．?dāng)?shù)據管理軟件:
      TRM—FD5型太陽能發電站檢測系統管理軟件可在Windows XP以上環境即可運行，實時顯示各路數據，繪制各點參數曲線圖,數據自動存儲（存儲時間可以設定），存儲方式EXCEL標準格式，可供其它軟件調用。
