一、概述

太陽能電池又稱為太陽能芯片或光電池，是一種利用太陽光直接發電的光電半導體薄片。它只要被光照到，瞬間就可輸出電壓及電流。太陽能電池組件是太陽能發電的核心部分。

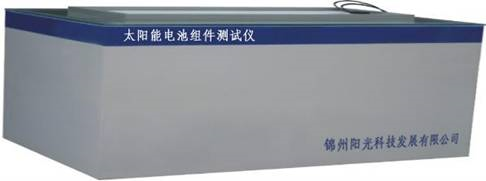

      TRM-PD1A型太陽能電池組件測試儀是一種高可靠性、高精度的電池組件測試專用設備。采用一體式的臺式結構設計，設備采用大功率、長壽命的脈沖氙燈作為模擬器光源，超高精度四通道同步數據采集卡進行測試數據采集，專業的超線性電子負載保證測試結果精確，具有可視化界面，整個測試過程由控制電路自動完成，測試速度快、精度高，測試結果直觀。

產品組成：由測試主機（含電子負載）、光源、專用測量軟件、標準電池、計算機等組成。

應用領域：廣泛應用于太陽能電池生產線，主要用于太陽能電池板生產的最終測試，也可以作為層壓前測試使用，能大大提高一次封裝成品率；適合于太陽能光伏組件生產廠家用作太陽能電池組件的檢測。




二、產品特點

1、測試儀的基本工作原理是：當閃光照到被測電池上時，用電子負載控制太陽電池中電流變化，測出電池的伏安特性曲線上的電壓和電流，溫度，光的輻射強度，測試數據送入微機進行處理并顯示、打印出來。

2、系統應用廣泛，可測單晶硅、多晶硅、薄膜等各種類型太陽能電池。且測試儀有效測量面積大，多電壓和電流量程設計，適用于60V/10A以下的各種規格電池。

3、TRM-PD1A太陽能電池組件測試儀可測量參數為：I-V曲線（200 W/㎡～1200 W/㎡），P-V曲線，短路電流，開路電壓，峰值功率，定電壓點電流，填充因子，串聯電阻（雙光強測量），并聯電阻，環境溫度。

4、為確保太陽電池電流測量的準確性，太陽能電池組件測試儀的太陽電池組件采用四線連接。

5、測試儀采用電子測溫，確保了太陽電池溫度修正的準確性。

6、測試儀具有測試快捷的特點，單次測試耗時小于1秒，測試間隔小于5秒。

7、測試光源采用脈沖氙燈，輻照不均勻度優于2%，A及光譜，壽命高達30萬次。

8、TRM-PD1A太陽能電池組件測試儀具有連續測試功能，可以連續進行測量。系統同時具有溫度校正功能，保證測量值的準確性。

三、技術指標
