一、概述

我國太陽能熱水器市場很多。熱性能是用來反映家用太陽能熱水器太陽能轉換為熱能效率最重要的指標，熱性能指標主要包括日有用得熱量、平均熱損因數和試驗結束時的貯水溫度等三個方面。目前對熱性能指標的上述三個方面有明確的合格標準規定。

隨著產業的不斷發展，家用太陽能熱水器的熱性能指標水平不斷提高，質量好的產品和質量一般的產品熱性能指標相差較大，以日有用得熱量為例，國標規定緊湊式的家用太陽能熱水器合格標準為不小于7.5MJ/㎡，目前測得的日有用得熱量最高可達11 MJ/㎡，后者比前者高出達47%，差距非常大，但兩者均為檢測合格產品，均滿足了標準的要求。這種現象一方面不利于鼓勵企業提高能源使用效率，充分發揮資源的潛力，另一方面也不利于廣大消費者選擇能源轉換效率高的產品.為此推出<家用太陽能熱水系統熱能效限定值及效率等級>國家標準。

我公司專業開發生產太陽能檢測設備多年,總結了豐富的現場測試經驗,產品可以完成目前所有的<太陽能熱水系統檢測標準>的測試,承建了數十家省級以上檢測中心,有些用戶取得了CNAS認證,并可以適用歐洲標準，滿足了廣大生產廠及檢測部門的使用要求。

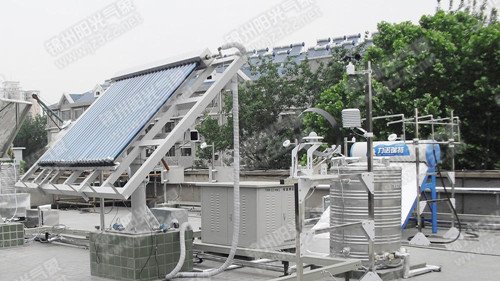

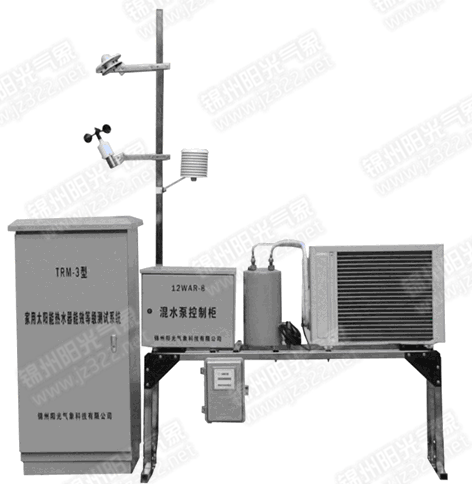

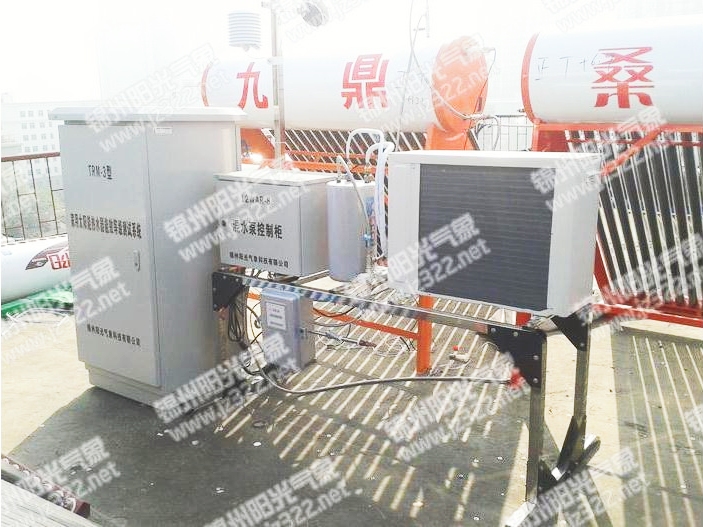

TRM-3型太陽能熱水系統能效等級檢測儀(單臺測試)

該產品為滿足能效等級測評需要推出的專業檢測儀器, 實用性強, 對單臺熱水器熱性能測試方便快捷,,精度較高, 整個測試過程自動化進行(室內微機控制檢測過程),由微機直接生成能效等級報告,是廣大太陽能熱水器生產廠家,質檢中心,科研機構基本具備的試驗儀器。

二、測試太陽能熱水器類型

1．緊湊式家用太陽能熱水系統。

2. 分離直接式(分體單回路)家用太陽能熱水系統。

3. 分離間接式(分體雙回路) 家用太陽能熱水系統。

4. 悶曬式家用太陽能熱水系統。

三、執行標準

GB/(家用太陽能熱水系統能效限定值及能效等級),按照GB/T18708，GB/T19141,GB/T25967-2010,GB/T25966-2010等要求方法試驗（熱性能推薦混水法測試）,系統指標符合國標中檢測儀器指標要求。

測試項目：熱性能，悶曬，空曬，外熱沖擊，內熱沖擊。

四、產品運行環境

1、環境溫度 -40℃～60℃；

2、相對濕度 ≤90%；

3、適用電源 220V（±10%），50Hz(±2%)。

五.系統組成

1. 自動控制柜；

2. 太陽能熱水系統恒溫機組；

3. 測試傳感器；

4. 太陽能熱水系統能效等級檢測儀；

5. 太陽能熱水系統能效等級測評軟件。

六.技術指標及特點

1、TRM-CZ-HW2太陽能熱水系統恒溫機組：TRM-CZ-HW2太陽能熱水系統恒溫機組主要完成太陽能熱水器測試中對使用介質(水)的控制作用,以滿足檢測條件。實現對被測系統的上水，放水，混水等功能。并通過混合攪拌,使水箱中水溫均勻一致,滿足測試需要。

     A．流 量： 400L/h---600L/h（可調）；

     B．水泵功率：輸入功率 90W；

     C．進出口內徑：12mm；

     D．額定電壓：220V；

     E．室外防水結構設計，保溫等級：3級；

     F．重 量：28kg；

     G．支架結構：整體采用不銹鋼材料制作,框架結構,組合安裝方式。尺寸: 2.5*0.6*1.5米。

2、高精度水溫自動控制裝置：系統選用進口PID做為溫度核心控制部件,自冷與加熱技術互補運行,專業的自冷機組及冷水自調整循環裝置提高了控溫精度,內熱式管路加溫部件可提高升溫速度,一體化式管路測溫傳感器使控溫精度更加提高。

3、TRM-3型太陽能熱水系統能效等級檢測儀采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據4000條以上，數據采樣率高于0.5秒/通道，工業控制標準設計，便攜式防震結構，大屏幕液晶顯示屏，輕觸薄膜按鍵，操作簡單。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上。外觀尺寸：金屬外殼350×150×300（mm）。數據存儲容量：4000條數據。

數據存儲內容：時間（真太陽時間），太陽輻射（瞬時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量等信息。顯示內容：時間（真太陽時間），太陽輻射（瞬時功率，日累計量），溫度（環境溫度，水溫，集熱器溫度），風速，流量等信息。系統結構：全部室外防雨結構設計,安裝室外,常年觀測太陽輻射環境值,隨時可對太陽能熱水器進行檢測。

4、強大網絡通訊功能:(配備無線GPRS模塊可與"太陽能資源監測網"數據共享)。該系統支持有線（標準RS232/RS485/RJ45通訊接口）和無線（GSM/GPRS/CDMA）兩種通訊方式。有線通訊方式，增加驅動器后距離可達1000米，實時傳送采集數據；無線通訊方式，系統配置無線通訊控制器后可實現監測中心對各監測站點的遠程實時監控，系統采用信號良好、覆蓋率高、支持短信和IP協議的GSM/GPRS/CDMA網絡通訊技術，不受距離限制，數據傳輸可靠。

5、TRM-3型太陽能熱水系統能效等級檢測儀管理軟件一套。此軟件支持（GB18708， GB/T19141，家用太陽能熱水系統能效限定值及能效等級）等國標要求，自動打印能效等級報告，在windows2000以上環境即可運行，實時顯示各路數據，檢測數據自動存儲（存儲時間可以設定），自動繪制太陽能熱水系統的熱量與太陽輻照量的曲線圖，與打印機相連自動打印，數據存儲格式為EXCEL標準格式,可供其它軟件調用。
