一、概述

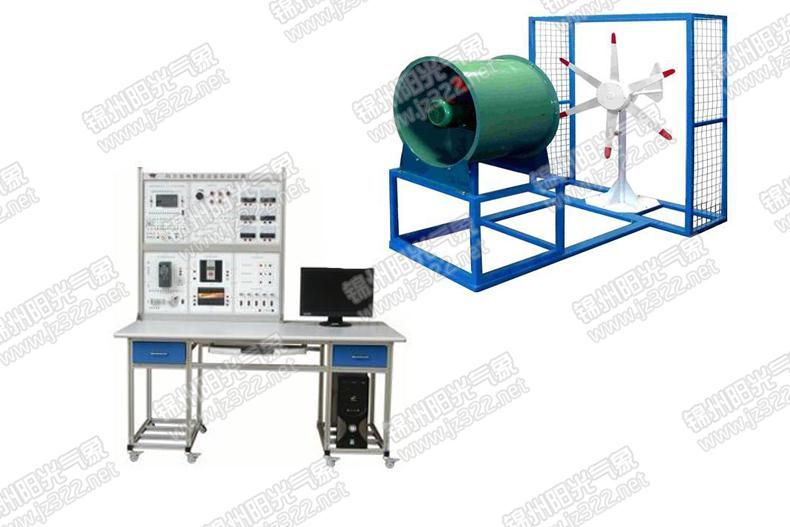

YG-JXST15型 風力發電整流逆變實訓裝置是基于風力發電的原理，以及電能的整流、儲存和逆變。本系統用鼓風機吹動發電風車發電，鼓風機的轉速由PLC通過變頻器控制，以模擬不同風速下的發電效果，發電風車還配有葉片轉速檢測裝置，在計算機上實時顯示其運轉狀況及相應參數。

二、技術參數

1、相對濕度:35～85％RH（不結露）；

2、環境空氣：不含腐蝕性，可燃氣體，無大量導電性塵埃；

3、工作電源：AC220±5％ DC24V；

4、供電電源：單相三線AC220±5％ 50Hz；

5、功耗：≤1000W。

三、系統簡介

本系統分為被控對象和控制單元兩部分組成， 被控對象單元由鼓風機、發電機、和蓄電池組組成。控制單元由可編程控制器、變頻器、指針表、充電控制器、終端負載等組成。

四、實驗內容

1、逆變器實驗；

2、充電控制器試驗；

     1）反接保護實驗；

     2）控制器對蓄電池的過充保護實驗；

     3）控制器對蓄電池的過放保護實驗；

     4）防反充實驗；

3、模擬風能控制系統實驗；

4、風能充電控制實驗；

5、整流逆變試驗；

6、風況檢測試驗；

7、發電功率測量實驗；

8、發電風車轉速測量實驗。
