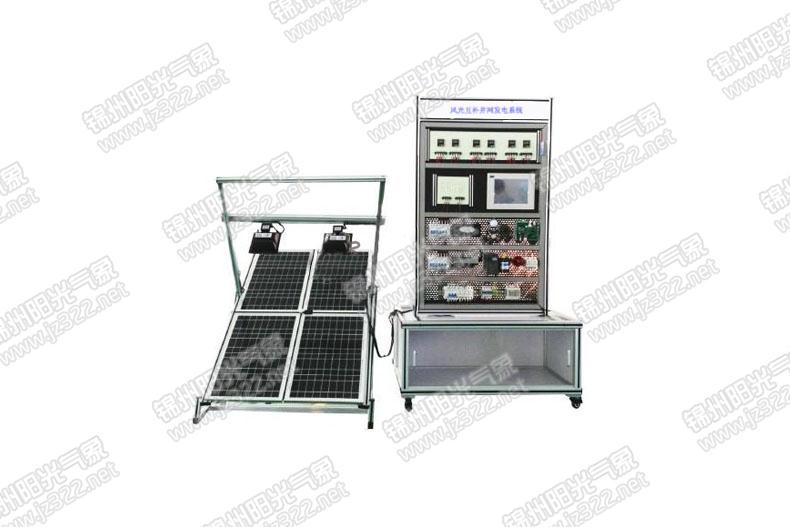

一、系統組成

模擬光源、太陽能電池組件、環境采集模塊、輔助電源模塊、儀表顯示監測單元、匯流單元、觸摸屏人機界面監測、太陽能控制器、直流負載單元、功率電阻模塊、數據采集及無線模塊、離網逆變器、交流負載、變頻器、開關電源、儲能單元、上位機監測等。

二、技術參數

1、模擬光源：1kW，距離0-80cm 可調，光強度線性可調。

2、光伏陣列輸出電壓/功率：DC12V/120W。

3、環境采集模塊：光照度0-20K(LUX)、精度1%，溫度-40-80℃，精度±0.5℃，濕度0-99.9%RH，精度±3%RH。

4、輔助電源模塊：AC220、50HZ。

5、儀表單元：顯示電壓電流信息、RS485 通訊

6、匯流單元：2 路輸入1 路輸出、防反，防雷，熔斷保護。

7、觸摸屏人機界面：顯示光照度、溫度、濕度、光伏輸入（電壓、電流、功率）、控制器輸出(電壓、電流、功率)、蓄電池電壓、逆變輸出(電壓、電流、功率)、用電量等。

8、蓄電池組：12V/24Ah。

9、太陽能控制器：12V/24V 自動切換、MPPT 充電方式。

10、直流負載：阻性負載、感性負載。

11、功率電阻模塊：0-1000 歐可調、功率120W。

12、數據采集及無線模塊：采集數據、RS232/485 通訊、可選zigbee 無線組網通訊。

13、離網逆變器：DC12V/300W、220V、50HZ、純正弦波輸出。

14、變頻器：三菱變頻器。

15、交流電機：25W 交流輸入、可變頻調速。

16、交流阻性負載：交流警示燈。

17、開關電源：輸出DC12V/2A。

18、上位機：遠程實時監測系統信息、曲線顯示、數據庫存儲、歷史報表查詢、存儲、打印。
