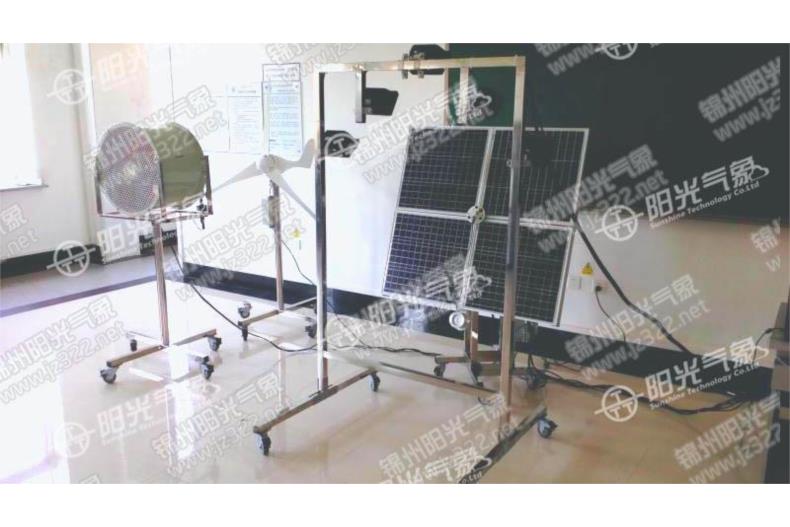

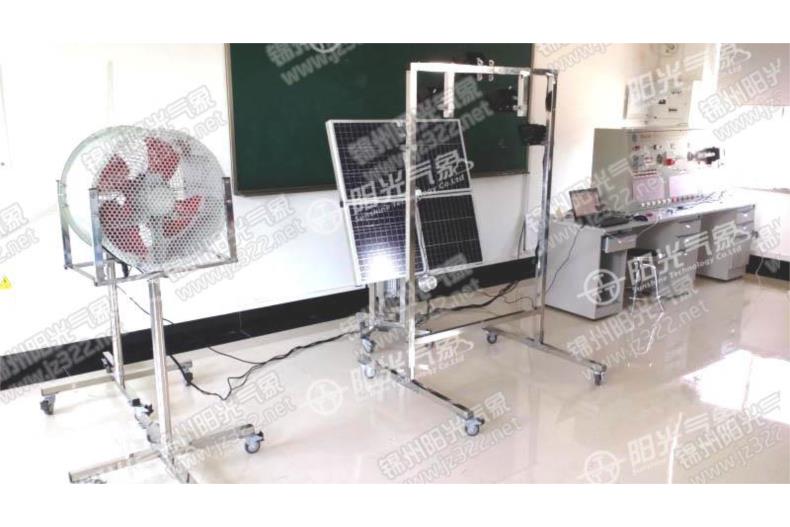

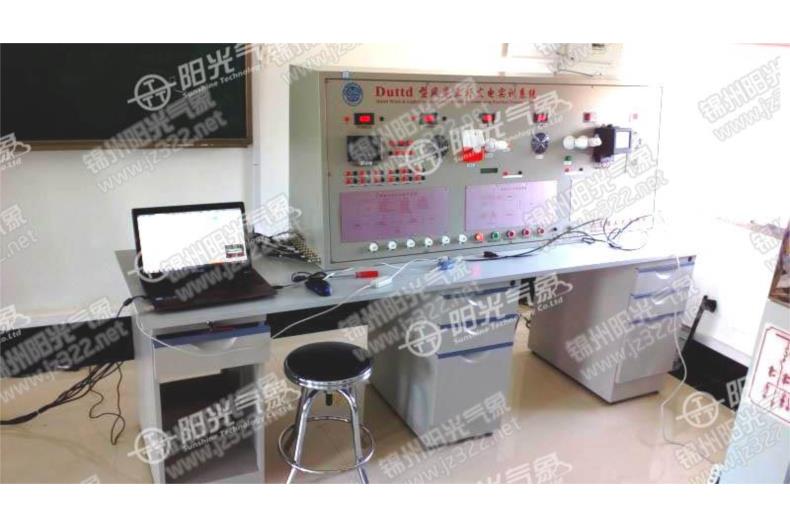

風光互補發電測量控制實訓系統應用范圍:主要面向職高、大學、研究生、企業技工以風力發電和太陽能離網、并網發電為主課題的研究和培訓。

一、主要技術參數

二、系統配置：

2、配置列表

3、特別說明

控制器:控制開關可以將使風機處于停機狀態，開機前請確定線纜可靠連接。

蓄電池:蓄電池組可根據用戶需要搭配，開機前請確保蓄電池組的負極良好接地。

電纜:不適用的電纜會增加電能損耗，建議用戶配用電纜規格如下:

三、配件明細：

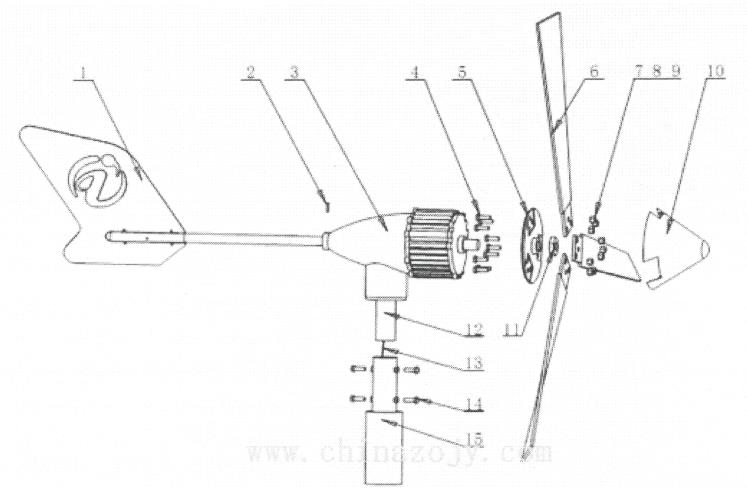

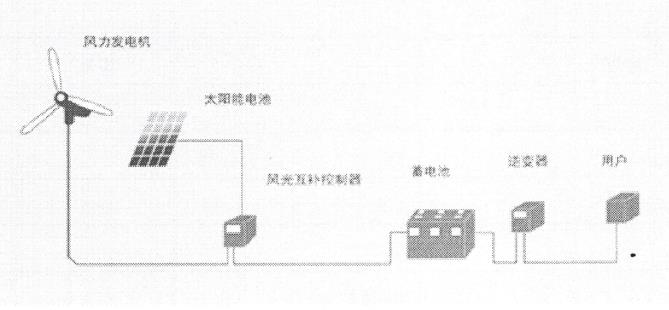

1、系統組裝示意圖

2、配置明細單：

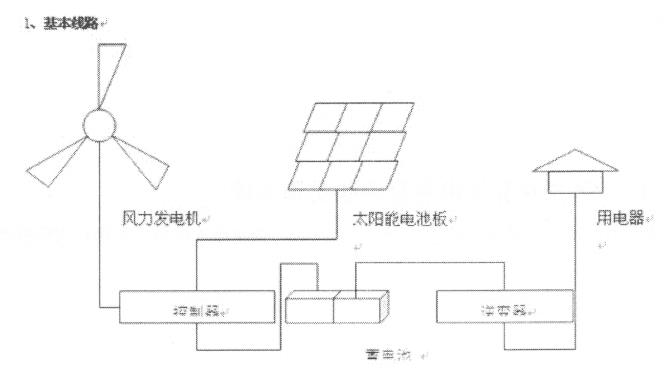

 四、線路連接：

（一）操作規程

    風光互補發電機系統和光伏電池板各部件安裝完畢，外電路施工完工后，應按下列順序安全可靠地進行系統部件的連接和操作。

1、打開包裝確保設備沒有因運輸而損壞。

2、用長度不要超過1米的6平方毫米以上銅芯電纜，將蓄電池與設備后面板的“蓄電池（BATTERY）”端子相連接。但仍嚴禁蓄電池反接!

3、將風力發電機組輸出線與設備后面板的“風機輸入(WIND INPUT )”端子相連接。

4、將太陽電池板與設備后面板的“太陽能輸入(SOLAR INPUT)”端子相連接。

5、將負載與“直流輸出(DC OUTPUT) "端子連接。光控輸出型負載，應連接端子“+”和“-1"。時控輸出型負載，應連接端子“+”和“-2”。

6、如有市電切換功能，則將市電輸入與設備上“AC INPUT”連接。

7、將前面板“開關”撥到“運行（RUN）”位置，使風力發電機正常運行。機箱上的“剎車（BRAKE）”是用來提供人為的手動風機剎車功能，當“開關”處于“剎車（BRAKE）”位置時，風機處于制動狀態。

8、" LIGHT ADJUST"調節路燈開始輸出的光線照度。出廠時已設定好，可不重新調節。

9、"TIMER”可根據數字調節時控，分別對應1, 2, 4, 8小時。撥向下為設定。

(二)狀態顯示

1、"NIGHT”指示燈亮:表示有直流輸出。

2、"UNDER VOLTAGE”指示燈亮:表示蓄電池電壓偏低，處于虧電狀態。

3、"CHARGE"指示燈亮:表示風機處于充電狀態。

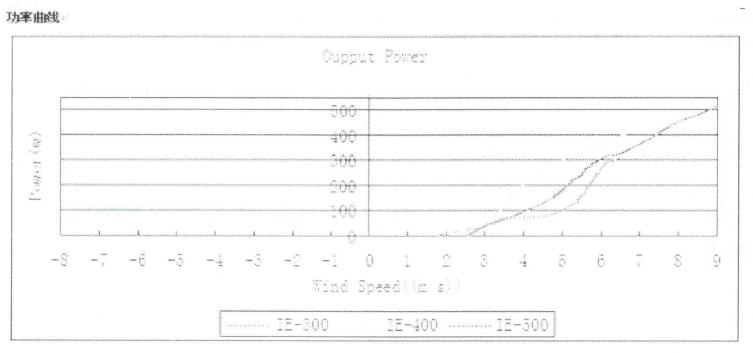

五、技術參數:

六、施工指南:Construction guide

1、施工規劃

◆請選擇風力通暢的地方安裝本系統。

◆為避免功率損耗，請盡量縮短風機與蓄電池組之間的距離

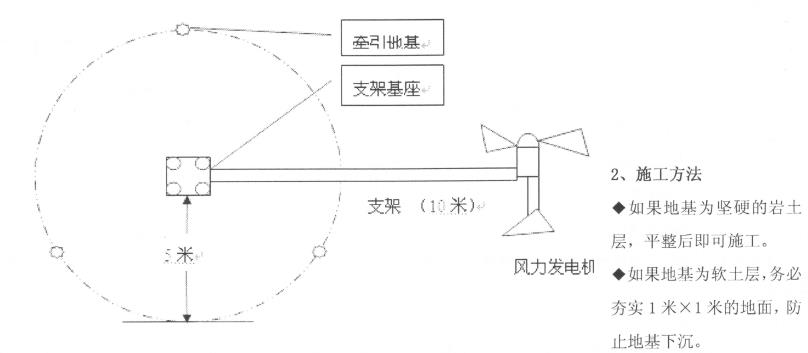

施工規劃圖如下所示：

◆如果地基為松軟的沙層，需挖1米x1米x1米的坑，底層鋪上60厘米后的粘土層并夯實，而后鋪上40厘米厚的混凝土。

七、日常維護:

本系統可靠性極高，無需定期維護保養。只須適時檢修，以保持系統正常運轉。

◆檢查支架的牽引繩索是臺松動并及時予以張緊。

◆檢查輸電線路可節點是否牢固，是否出現腐蝕現象。

◆定期維護蓄電池。

◆如遇惡劣天氣，可放倒支架，避免意外發生。

八、故障排除:

本發電系統設計要求極高，在正常的安裝和使用中通常不會發生故障。如遇特殊情況請參考下表:

 九、產品保修:

1、發電機體、葉片、逆變器、控制器保修1年。

2、三包有效期自購買之日起計算。

3、屬下列情況之一的，不實行三包:

1)未按照安裝說明書進行安全安裝造成的設備損壞。

2)因不可抗拒的自然災害造成的設備損壞。

3)一切倒機事故造成的設備損壞。

4)客戶私自對設備改型、改裝。
