一、概述

全自動太陽跟蹤系統是針對太陽能空調、太陽能制氫、太陽輻照度測量、材料老化實驗、高效太陽能光伏發電、高效太陽能熱水器等需要對太陽進行實時跟蹤的應用領域設計的。它采用傳感器跟蹤以及天文定位跟蹤兩種模式，并且可以自動根據天氣狀況在兩種模式之間切換。無論哪種模式下，都可以實現高精度的太陽跟蹤。

二、性能原理介紹

系統應用四象限光平衡傳感器與太陽軌跡追蹤等方面技術可以自動跟蹤太陽運轉，使太陽光垂直照射到試驗臺面，保證跟蹤架上產品獲得最大太陽輻射能量，同時系統采集太陽輻射強度，環境風速等指標，在大風或無陽光時自動保護，以保證在各種氣候條件下的穩定運行。

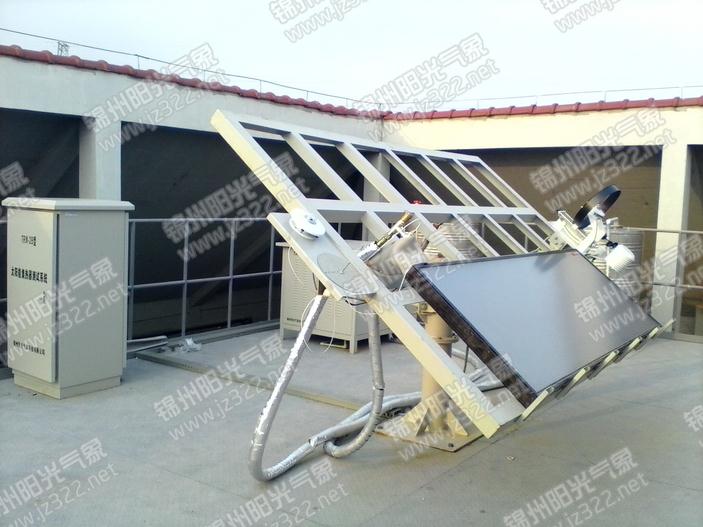

      系統由底座、產品試驗臺架、絲杠、齒輪箱，電機，電腦控制器，傳感器，電源等部分組成。系統跟蹤軟件按照太陽運動軌跡與光追蹤相結合方式運行。采用二維自動跟蹤方式（跟蹤太陽由東向西），太陽赤緯角跟蹤自動調整，該功能可實現全天侯自動對太陽的實時追蹤。

三、技術指標及特點

1．系統采用微機控制技術，實時監測太陽輻射與風力指標，只要太陽輻射達到一定強度就可以自動跟蹤，否則停止，風力大于報警值系統停止運行，處于保護狀態。

2．跟蹤系統設有多路傳感器，（輻射強度，風速，時間等）。

3.跟蹤精度:小于±1.5°。

4.承載物體重量:小于 1000Kg；

5.支架采光面積(承載物體尺寸):3*3米。（也可以根據要求設計）

6.速率 :2.50º/sec。

7.加速度 到7.5º/sec² 。

8.水平運行角度（太陽方位角）：0～360度。

9.垂直調整角度（太陽赤緯角）：-45度～+45度。

10.適應傳動方式：絲杠、齒輪，等傳動方式。

11.系統重量：450Kg。

12.電機功率：小于20W。

13．傳感器參數：

14.電源：輸入電壓 220VAC/50Hz （或直流12V可選）良好接地；平均功耗 <50W。

15.運行環境：溫度：-40～60℃；濕度：小于95%RH； 抗風等級：小于40米/秒，室外全天候條件運行。

16.太陽跟蹤控制器：該控制器采用光電追蹤技術，保證太陽光點在四象限傳感器的中心位置（正對太陽）。由于光電傳感器靈敏度較高，并應用微處理器為主控部件，一旦系統出現偏差，還可對其進行修正，保證了系統的跟蹤精度，工業控制標準設計，防震結構，大屏幕液晶顯示屏，輕觸薄膜按鍵，適合在惡劣工業環境使用，顯示太陽輻射強度，風力等級，時間，運行方式，報警狀態等方面數據。

四、安裝方法

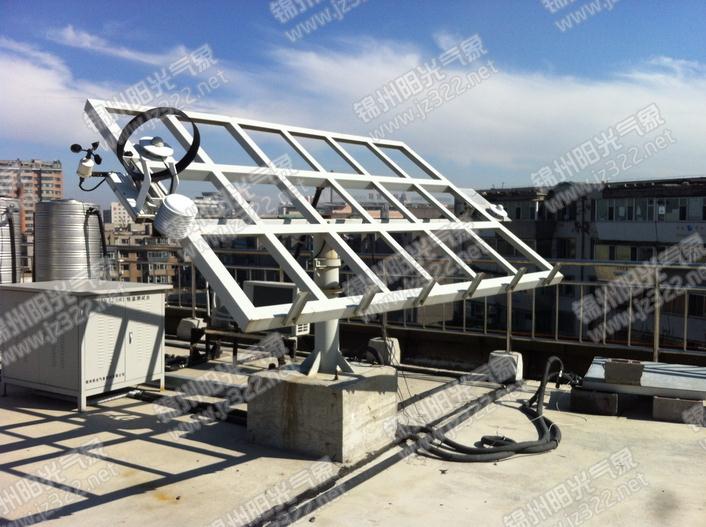

選擇四周無太陽遮擋空曠場地，建立1米*1米*1米水泥基礎（特殊可根據要求設計）也可放在樓頂，現場具有交流220V電源即可。
