一、概述

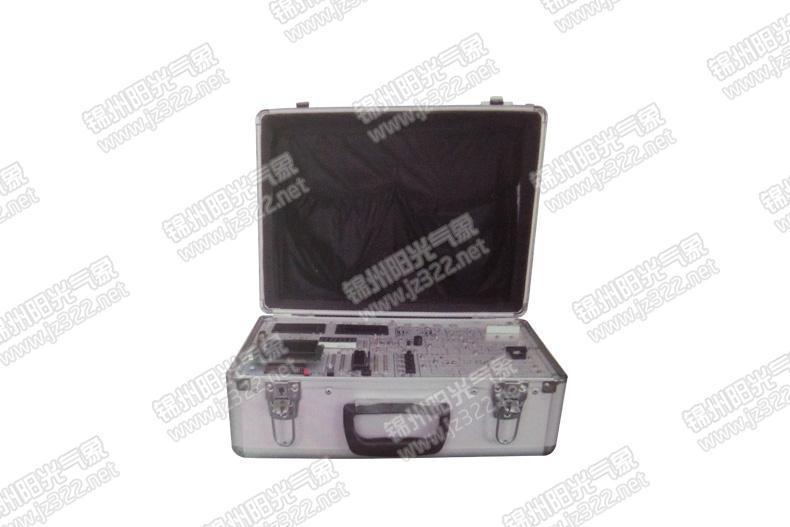

太陽能充放電控制器在整個光伏系統中是一個核心的部件，一般的控制器主要是用于工業控制而不利于教學。本太陽能充放電控制器實驗箱是為了讓學生學習和設計光伏發電控制器而開發的基本平臺。整個系統采用工業控制器為基礎，將控制器的元器件合理優化布局，便于師生對控制器的了解。本實驗箱是集單片機、傳感器、人機界面設計、數據通信、電子等專業知識結合于一體，使學生對這幾個專業知識綜合應用程度有一個質的提升。

二、產品特點

1、控制器實驗箱采用常用的51 內核的STC 單片機為CPU，采用插拔形式，兼容PIC、AVR 等常用40Pin 單片機。

2、顯示器采用帶中文的12864 漢字液晶屏，數碼管采用四位一體的動態顯示數碼管，超高亮度顯示LED。

3、本實驗箱所有元器件都安裝在雙面線路板的頂層，采用原理外露開放式布局，便于學生對控制器專用元器件的認知。

4、內接三位半數顯儀表，用于顯示控制器的充放電電壓、電流等數據。

5、串口通訊模塊、電流采樣霍爾傳感器、溫度補償模塊、防反接、防雷、防浪涌等模塊單元。

6、充放電MOS 管驅動電路模塊、A/D 采樣模塊、充放電波形測試等模塊單元。

7、外接蓄電池、太陽能電池板、兩路直流負載單元等。

三、技術參數

1、采用串聯式PWM 充電主回路，使充電回路的電壓損失較使用二極管的充電電路降低近一半，充電效率提高3%-6% ，增加了用電時間；過放恢復的提升充電，正常的直充，浮充自動控制方式使系統有更長的使用壽命；同時具有高精度溫度補償。

2、具有過充、過放、電子短路、過載保護、獨特的防反接保護等全自動控制；以上保護均不損壞任何部件，不燒保險。

3、具有多種工作模式：手動、光控、時控、光控+時控等。

4、充電電流：5A；雙路放電電流：5A。

5、系統電壓：DC12V；保護功能：具有防反充、防反接、過載、短路、超壓等保護功能。
