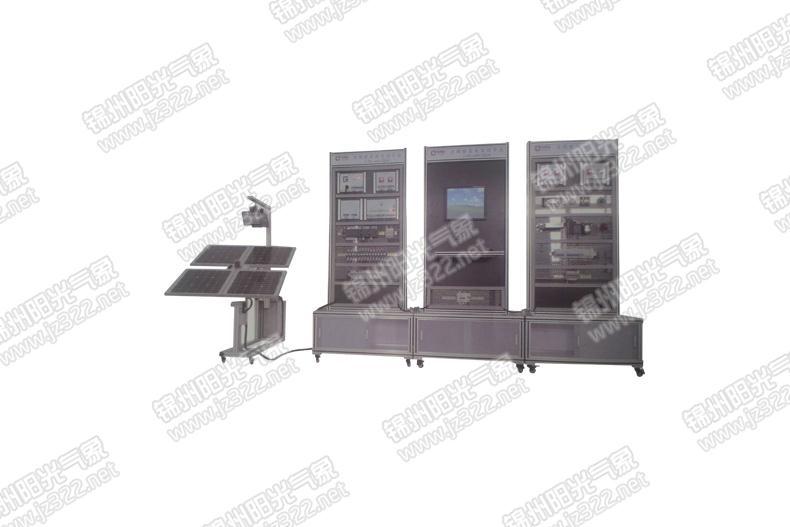

一、系統組成

模擬光源、太陽能電池組件、自動跟蹤系統、環境采集模塊、輔助電源模塊、儀表顯示監測單元、匯流單元、自動/手動跟蹤控制模塊、西門子PLC 單元、開關電源、繼電器驅動模塊、上位機監測單元、儲能單元、太陽能控制器、直流負載單元、功率電阻模塊、離網逆變器、交流負載、變頻器等。

二、主要參數

1、模擬光源：1kW，減速電機拖動，模擬太陽升起到日落。

2、光伏陣列輸出電壓/功率：DC12V/120W。

3、跟蹤系統：雙軸跟蹤，水平360°，俯仰180°，精度±0.5°。

4、環境采集模塊：光照度0-20K(LUX)、精度1%，溫度-40-80℃，精度±0.5℃，濕度0-99.9%RH，精度±3%RH。

5、輔助電源模塊：AC220、50HZ，DC24V/3A。

6、儀表單元：顯示電壓電流信息、RS485 通訊。

7、匯流單元：2 路輸入1 路輸出、防反，防雷，熔斷保護。

8、自動/手動跟蹤控制模塊：西門子PLC 控制手動跟蹤或自動跟蹤。

9、西門子PLC 單元：一塊S7-200 西門子主控模塊、兩塊EM231 模擬量擴展模塊。

10、繼電器驅動模塊:驅動模擬光源電機，驅動水平、俯仰電機，獨特限位功能。

11、蓄電池組：12V/24Ah。

12、太陽能控制器：12V/24V 自動切換、MPPT 充電方式。

13、直流負載：阻性負載、感性負載。

14、功率電阻模塊：0-1000 歐可調、功率120W。

15、離網逆變器：DC12V/300W、220V、50HZ、純正弦波輸出。

16、變頻器：三菱變頻器；交流電機：25W 交流輸入、可變頻調速。

17、交流阻性負載：交流警示燈；開關電源：輸出DC5V/3A。

18、上位機：工業控制觸摸屏PC 機，遠程實時監測系統信息、曲線顯示、數據庫存儲、歷史報表查詢、存儲、打印。
