雨雪雷電儀器

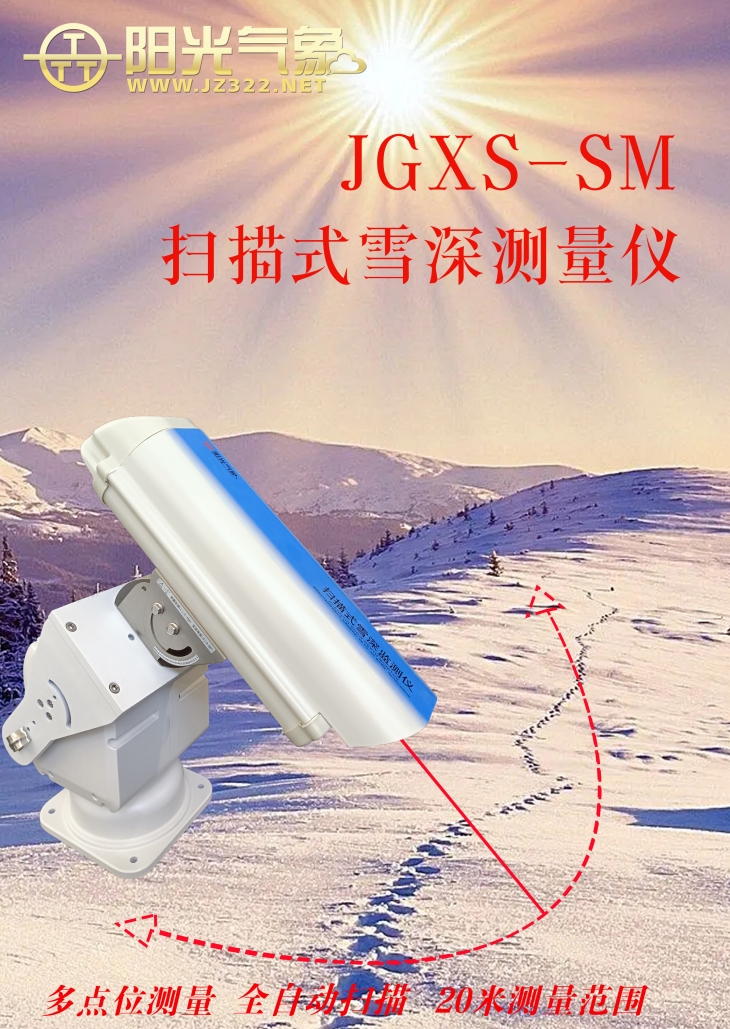

JGXS-SM掃描式雪深監測儀
JGXS-SM掃描式雪深測量儀是我公司根據多年的雪深測試經驗推出的一款全動態測量儀器，改變了傳統靜態單點測試不準確的缺點，單點測試數據單一，不能代表大面積現象。而動態測試可以多點大面積測試，數據獲得采用平均值的算法，讓測量結果更加精準。
一、產品概述
JGXS-SM掃描式雪深測量儀是我公司根據多年的雪深測試經驗推出的一款全動態測量儀器，改變了傳統靜態單點測試不準確的缺點，單點測試數據單一，不能代表大面積現象。而動態測試可以多點大面積測試，數據獲得采用平均值的算法，讓測量結果更加精準。是目前國際上最先進的測量方法。掃描式雪深測量儀采用了精密機械傳動技術、傳感器技術、計算機控制與測量技術、無線網絡通訊技術、軟件云平臺技術等合為一體的專業測量儀器，具有機器人的功能與特性?？梢栽谑彝飧鞣N環境中長期自動測試，測量精度極高，數據分析功能強大。產品按照戶外標準設計，IP65防護等級，全天候運行，更適合在環境惡劣的地區工作。廣泛適用于交通，氣象，農業，林業，科研教學等領域。
二、工作原理
JGXS-SM掃描式雪深測量儀采用精密機械結構制作,全部為合金鋁材料,內部裝有二維機械結構驅動步進馬達,可以完成在二維空間內的任意位置定點啟停工作. 在結構上設有多種傳感器,可以實時對所在位置進行多要素的測量,實現一點測量多要素的效果。設備不易受環境因素的影響，基于通用激光測距技術，通過溫度補償解決激光器的溫度穩定性，具有測量準確度高、穩定性好的特點。
儀器由底座、臺架、絲杠、齒輪箱、電機、微機控制器、傳感器、電源等部分組成。全部按照戶外防水結構設計,IP65防護等級,可以在環境惡劣地區長時間穩定運行。
整個系統全部采用微機控制, 跟蹤軟件按照程序方式運行。采用二維自動跟蹤方式,邊行走邊測量, 步進馬達運行精度極高,多點重復測試更加穩定可靠。
其強大的通訊功能使測量數據可直接進入個人計算機實地讀取，也可通過GPRS遠程下載，還可通過陽光智慧云平臺實現遠程數據查看、分析、控制等。
三、工作方式

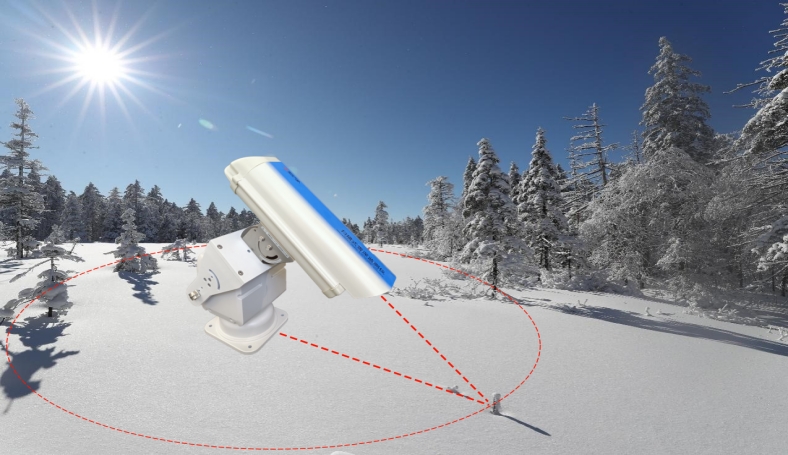

非接觸全自動測量，二維多點動態掃描測量方式，測試點可以任意選擇，最多可以測量180個點。實時存儲測量點的數據,使測量結果更加準確清晰。
四、技術指標
|
序號
|
名稱
|
參數
|
|
1
|
監測要素
|
雪深瞬時值、雪深平均值（可根據需求選配測試點溫度、環境溫濕度、經度、緯度、GPS時間）
|
|
2
|
供電電壓
|
DC12V或AC220V
|
|
3
|
功率
|
15W（含加熱）小于8W(不含加熱)
|
|
4
|
雪深量程
|
0～20m
|
|
5
|
分辨率
|
1mm
|
|
6
|
精度
|
≤±3mm
|
|
7
|
輸出格式
|
RS485、GPRS、WiFi、RJ45等
|
|
8
|
通訊協議
|
標準Modbus協議
|
|
9
|
外殼材料
|
鋁合金噴塑
|
|
10
|
防護等級
|
IP65
|
|
11
|
工作溫度
|
-40℃～+60℃
|
|
12
|
工作濕度
|
0～100%RH
|
|
13
|

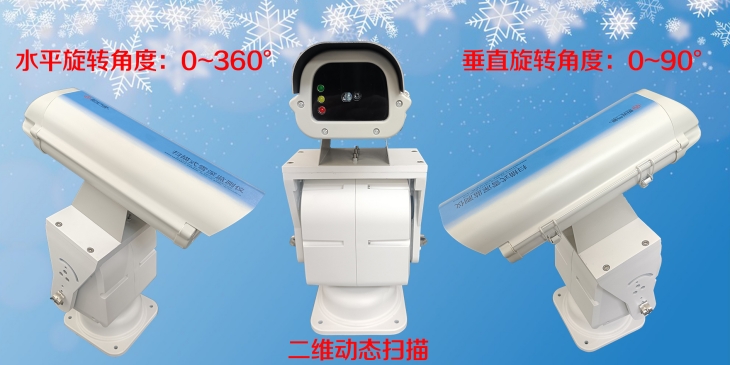

上下掃描角度
|
0～90°
|
|
14
|
水平掃描角度
|
0～360°
|
|
15
|

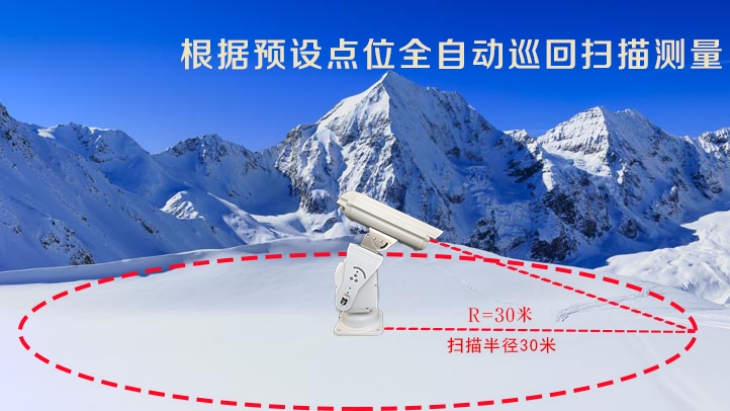

掃描半徑
|
30m
|
|
16
|
自動掃描精度
|
4小時小于±0.5°
|
|
17
|
速率
|
50º/sec
|
|
18
|
傳動方式
|
絲杠、齒輪等傳動方式
|
|
19
|
自動歸零功能
|
設定點巡檢后，自動歸零，校準零點位置，保證下一次測量不受累計誤差影響。
|
|
20
|
重量
|
小于15kg
|
五、功能特點
1、掃描式雪深測量儀具有測量點可靈活設定的功能，最多可測量180個點位，儀器按照設定點位自動輪詢測量，不需人工參與，同時雪深報警值也可根據用戶需求進行任意設置；
2、雪深測量采用激光測距原理，測量范圍可達20米；
3、傳感器發射的激光光束安全可靠，不會對現場操作人員產生傷害，且激光光束不受溫度變化的影響，不會因周圍環境而影響精度；
4、內部集成自動控溫裝置，確保傳感器在極寒的條件下也能精確測量雪深數據；
5、各氣象觀測要素可根據用戶實際需求任意選配，實現一個點位可同時測試多個要素；
6、數據采集器采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據數萬條以上，工業控制標準設計，便攜式防振結構 ,適合在惡劣工業環境使用。
7、系統按室外觀測儀器標準設計,采用鋁合金材料制造，具有防風,防水,抗腐蝕,耐高低溫的特點,適合在野外高原等氣候惡劣的環境使用。可靠的三防設計，防護級別達到IP65級，完善的防雷擊、抗干擾等保護措施。
8、先進的網絡化基站布點模式，可以實現多點監測站布網監測，即可滿足局域網內數據共享查看，也可通過WiFi/GPRS/RJ45等網絡方式實現遠程監測；同時也可用U盤/記憶棒等工具實現移動存儲。

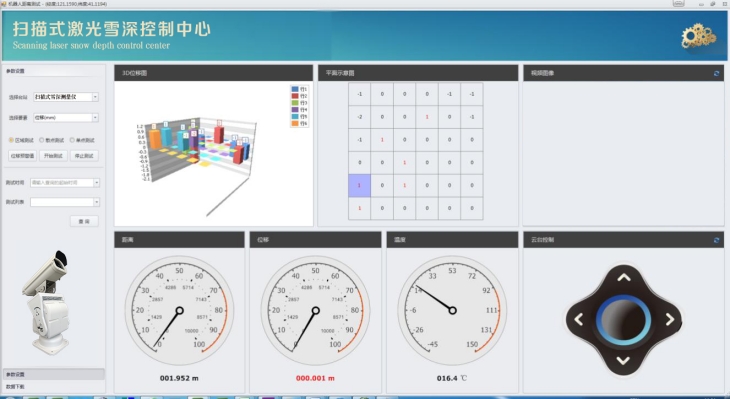

9、管理軟件在WINDOWSXP以上環境即可運行，實時顯示各監測數據，秒級更新頻率，數據自動存儲（存儲時間可以設定），與打印機相連自動打印存儲數據，數據存儲量達一年以上，數據存儲格式為EXCEL標準格式可供其它軟件調用。
10、具有物聯網云數據共享功能，配無線通訊器通過GSM網/GPRS網可實現云數據連接遠距離布網監測或異地遙測數據。不受距離限制，每個監測網點配備一個無線通訊端口，由中心監測站的主控微機對網點內所有的數據進行統一監控，以達到整個網點內數據整合及統計。也可采用移動存儲器技術傳輸數據。

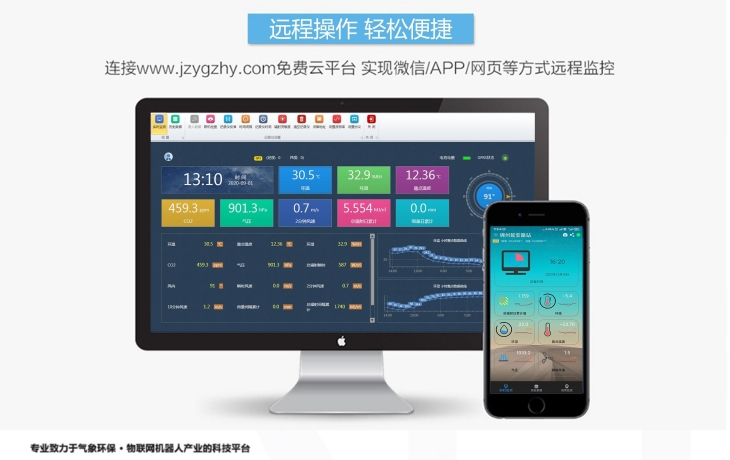

11、陽光智慧云平臺特點:設備數據全天候?qū)崟r云端監測，云端存儲。用戶無需在線監測數據，數據采集、計算由云平臺在服務器端處理完成，只在需要數據的時候開啟監測系統，登陸平臺，同步云端數據平臺即可以查看實時、歷史數據信息。
六、系統配置
|
名 稱
|
型 號
|
數量
|
單位
|
備注
|
|
掃描式雪深傳感器
|
JGXS-SM
|
1
|
臺
|
|
|
無線數據采集儀
|
PC-WX1
|
1
|
臺
|
|
|
觀測支架
|
TRM-ZJ
|
1
|
套
|
|
|
太陽能供電系統
|
TDC-25
|
1
|
套
|
可選配
|
|
無線通訊控制器
|
GSM/GPRS
|
1
|
個
|
可選配
|
|
環境溫濕度傳感器
|
PTS-3
|
1
|
個
|
可選配
|
|
GPS衛星定位模塊
|
GPS1
|
1
|
個
|
可選配
|
|
紅外掃描溫度傳感器
|
HW-PTS3
|
1
|
個
|
可選配
|

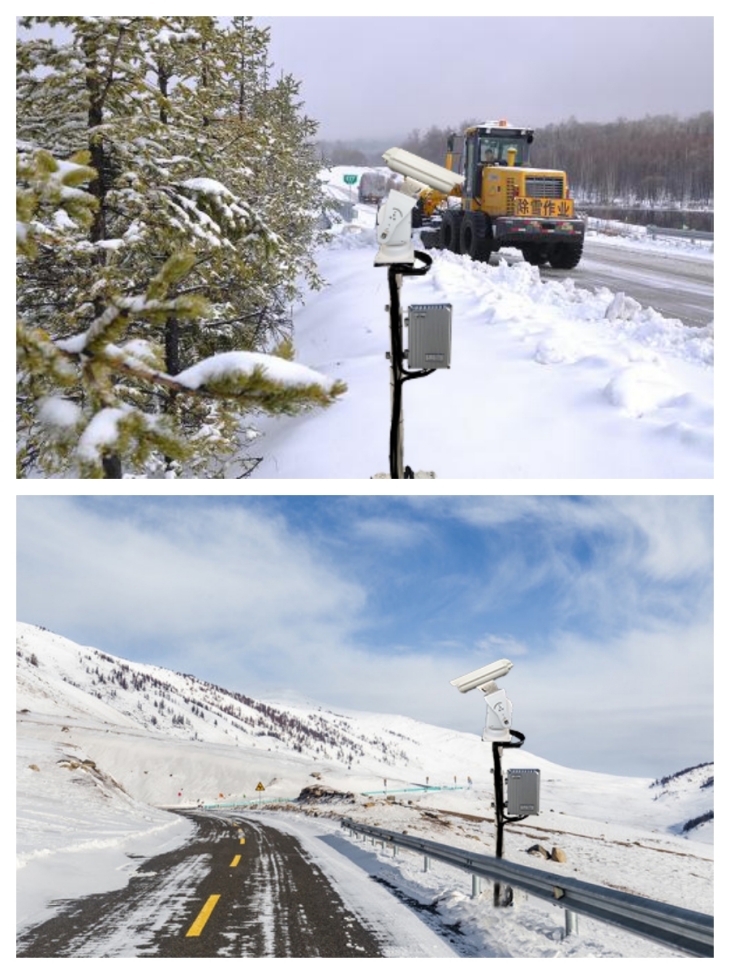

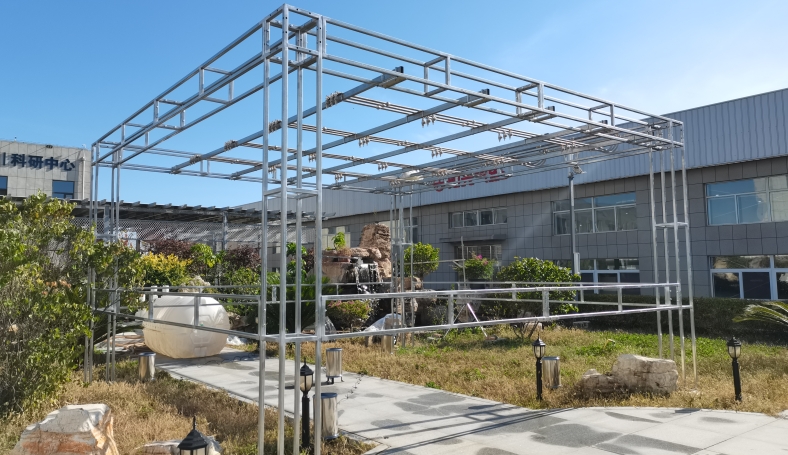

七、工程案例
